| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Shenzhen Chuangyin Co.,Ltd. |
| সাক্ষ্যদান: | KEMA/Type test report |
| মডেল নম্বার: | LZZBJ6-12Q (ক) (বি) |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| প্যাকেজিং বিবরণ: | শক্ত কাগজ / প্লাইউড |
| স্বর প্রাবল্য: | ক্ষুদ্র | রং: | গভীর লাল |
|---|---|---|---|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 12kV | রেট ফ্রিকোয়েন্সি: | 50 60 হার্টজ |
| পরিমাপ: | 0.2s | প্রতিরক্ষামূলক: | 10p20 |
| লক্ষণীয় করা: | বর্তমান ট্রান্সফরমার bushing,গৃহমধ্যস্থ বর্তমান ট্রান্সফরমার |
||
আমরা উপকরণ ট্রান্সফরমার জন্য প্রস্তুতকারকের।

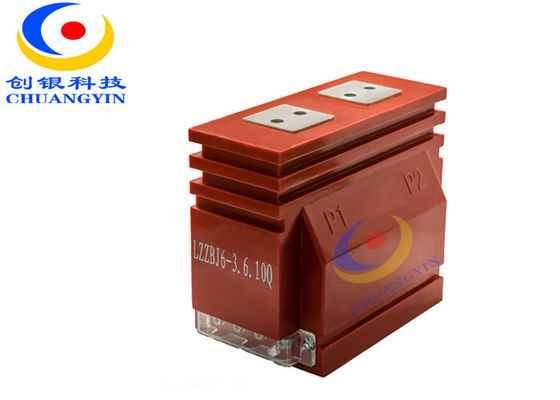

7.2kV / 12kV 1200/5 0.2 এস / 10 পি ইন্ডোর শুষ্ক টাইপ / Epoxy রজন টাইপ একক ফেজ বর্তমান ট্রান্সফরমার প্রস্তুতকারকের
12kV অভ্যন্তরীণ একক ফেজ epoxy রজন টাইপ
1. বিবরণ
চুয়াঞ্জিন টাইপ LZZBJ6-12Q (A) (B) বর্তমান ট্রান্সফরমার, epoxy রজন ভোটদান নিরোধক এবং সম্পূর্ণরূপে বন্ধ সমর্থন নির্মাণ, epoxy রজন ঢালাই শরীরের প্রাথমিক ও মাধ্যমিক windings এবং বার্ষিক কোর encloses।
পণ্য দুটি দ্বিতীয় windings (এক পরিমাপ ঘুর এবং একটি প্রতিরক্ষামূলক ঘুর) আছে।
বিদ্যুত্ ব্যবস্থার বর্তমান, বৈদ্যুতিক শক্তি এবং প্রতিরক্ষামূলক রিলেইংয়ের পরিমাপের জন্য এটি ব্যাপকভাবে ব্যবহার করা হয় যা রেট ফ্রিকোয়েন্সি 50Hz বা 60Hz এবং সরঞ্জামের জন্য সর্বোচ্চ ভোল্টেজ 7.2 / 12 কেভি।
2. স্পেসিফিকেশন:
একক অনুপাত:
| রেট ট্রান্সফরমেশন অনুপাত (ক) | নির্ভুলতা ক্লাস সমন্বয় | উৎপাদনের হার (ভিএ) | ফাঃ | Alf | সংক্ষিপ্ত সময়ের তাপীয় বর্তমান আইথ রেট দেওয়া (ক / এস) | রেটযুক্ত গতিশীল বর্তমান (কেএ) | ||
| পরিমাপ | প্রতিরক্ষামূলক | |||||||
| 0.2 (এস) | 0.5 | 10p | ||||||
| 5/5 | 0.2 (এস) /0.2 (এস) 0.2 (এস) /0.5 0.2 (এস) / 10p 0.5 / 10p | 10 15 | 15 | 15 | 5 (10) | 10 | 0.5 | 1.25 |
| 10/5 | 1 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2 | 5 | ||||||
| 30/5 | 3 | 7.5 | ||||||
| 40/5 | 4 | 10 | ||||||
| 50/5 | 5 | 12.5 | ||||||
| 75/5 | 7.5 | 18.75 | ||||||
| 100/5 | 10 | 25 | ||||||
| 150/5 | 15 | 37.5 | ||||||
| 200/5 | 20 | 50 | ||||||
| 300/5 | 31.5 | 80 | ||||||
| 400/5 | 31.5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 20 | 63 | 125 | |||||
| 1000/5 | 80 | 160 | ||||||
| 1250/5 | 80 | 160 | ||||||
দ্বৈত অনুপাত:
| রেট ট্রান্সফরফেশন অনুপাত (এ) | নির্ভুলতা ক্লাস সমন্বয় | উৎপাদনের হার (ভিএ) | ফাঃ | Alf | স্বল্প সময়ের তাপীয় বর্তমান ইথ (কেএ / এস) রেট দেওয়া হয়েছে | রেটযুক্ত গতিশীল বর্তমান (কেএ) | ||
| পরিমাপ | প্রতিরক্ষামূলক | |||||||
| 0.2 (এস) | 0.5 | 10p | ||||||
| 10-20 / 5 | 0.2 (এস) /0.2 (এস) 0.2 (এস) /0.5 0.2 (এস) / 10p 0.5 / 10p | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1.5 | 3.75 |
| 20-40 / 5 | 3 | 7.5 | ||||||
| 50-100 / 5 | 8 | 20 | ||||||
| 100-200 / 5 | 15 | 37.5 | ||||||
| 200-400 / 5 | 30 | 75 | ||||||
| 400-800 / 5 | 63 | 130 | ||||||
| 500-1000 / 5 | 80 | 160 | ||||||
3. রেখার অঙ্কন:
মন্তব্য:
অনুরোধের পরে আমরা অন্যান্য মান অনুযায়ী বা অ-স্ট্যান্ডার্ড প্রযুক্তিগত চশমা অনুযায়ী ট্রান্সফরমার প্রদান করতে আনন্দিত।
মান নিশ্চিত করা হয়, যুক্তিসঙ্গত মূল্য, অর্ডার, অর্ডার বা প্রক্সিতে স্বাগত জানাই।
কল্যাণকামী নোট:
অনুসরণ হিসাবে আমাদের কারখানা পণ্য তালিকা:
I. যন্ত্র ট্রান্সফরমার (ইপোসি রজন প্রকার, পর্যন্ত 56.5 কেভি)
আমি। এলভি এবং এমভি বর্তমান / ভোল্টেজ ট্রান্সফরমার
আ। বৈদ্যুতিন যন্ত্র ট্রান্সফরমার / এলপিআইটি / সেন্সর স্প্লিট কোর বর্তমান ট্রান্সফরমার / Rogowski কুণ্ডলী
III। স্প্লিট কোর বর্তমান ট্রান্সফরমার / Rogowski কুণ্ডলী
২। কেবল নিহত (EPDM, upto42kV)
আমি। পৃথকীকৃত সংযোগকারী আইইসি / আই ই এ ই
আ। Busbar সংযোগ সিস্টেম
III। সুইচ গিয়ার ইনস্যুলেশনের সামগ্রী
ঈ। কোল্ড সঙ্কুচিত কেবেল নিহত
